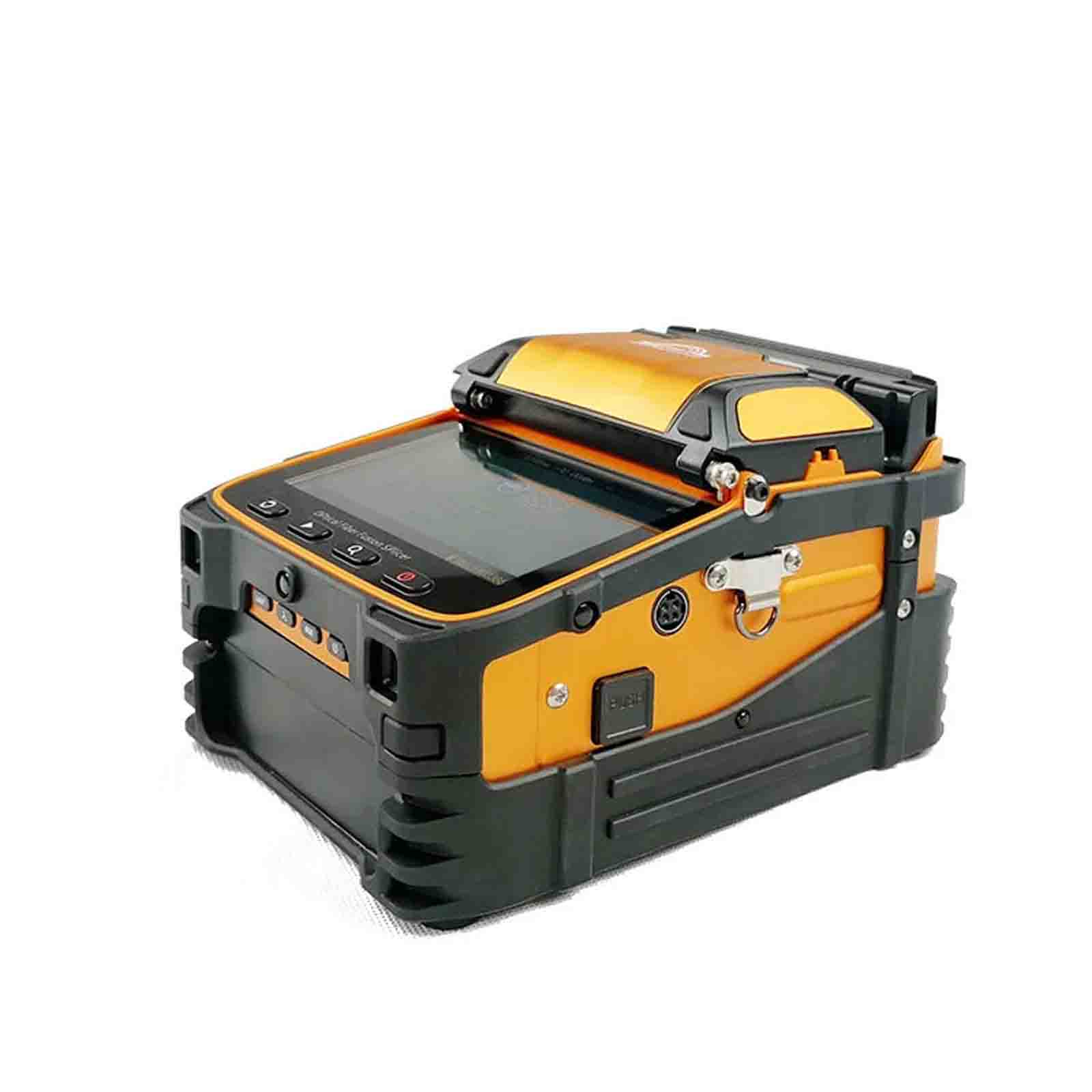

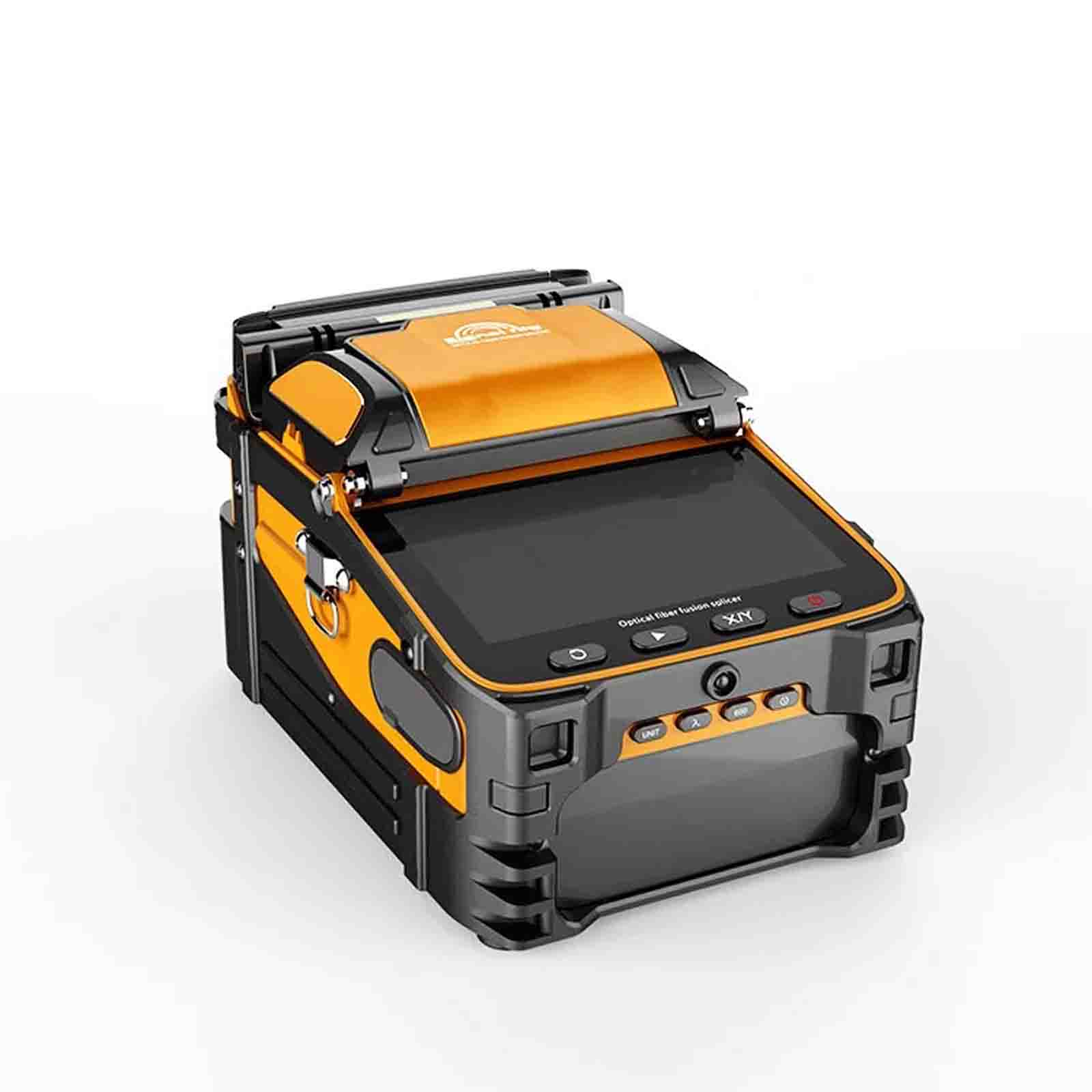

Spawarka światłowodowa Signal Fire AI-9 to najnowszy model spawarki światłowodowej marki Signal Fire. Wyróżnia się najkrótszym procesem spawania wynoszącym zaledwie 5 sekund oraz wbudowanym modułem z miernikiem mocy i wizualnym lokalizatorem uszkodzeń VFL, pozwalającym m.in. na szybką diagnostykę toru optycznego zaraz po wykonaniu spawu.
Urządzenie bazuje na wydajnym czterordzeniowym procesorze przemysłowym, co czyni ją najszybciej działającym urządzeniem na rynku - spawarka gotowa jest do pracy po 3 sekundach. Średni czas spawania to 5 sekund, a czas zgrzewania osłon tylko 15 sekund.Spawarka korzysta z techniki pozycjonowania włókien do rdzenia (możliwość pozycjonowania do płaszcza) zapewniającą najlepsze parametry tłumiennościowe wykonywanych spawów. Włókna ustawiane są przez 6, wysokiej klasy, silniki marki Siemens. AI-9 idealnie sprawdzi się w realizacji 100 km magistrali światłowodowych, instalacjach FTTH, jak i krótkich połączeniach punkt - punkt, czy instalacjach LAN lub monitoringu wizyjnego bazującego na okablowaniu światłowodowym.

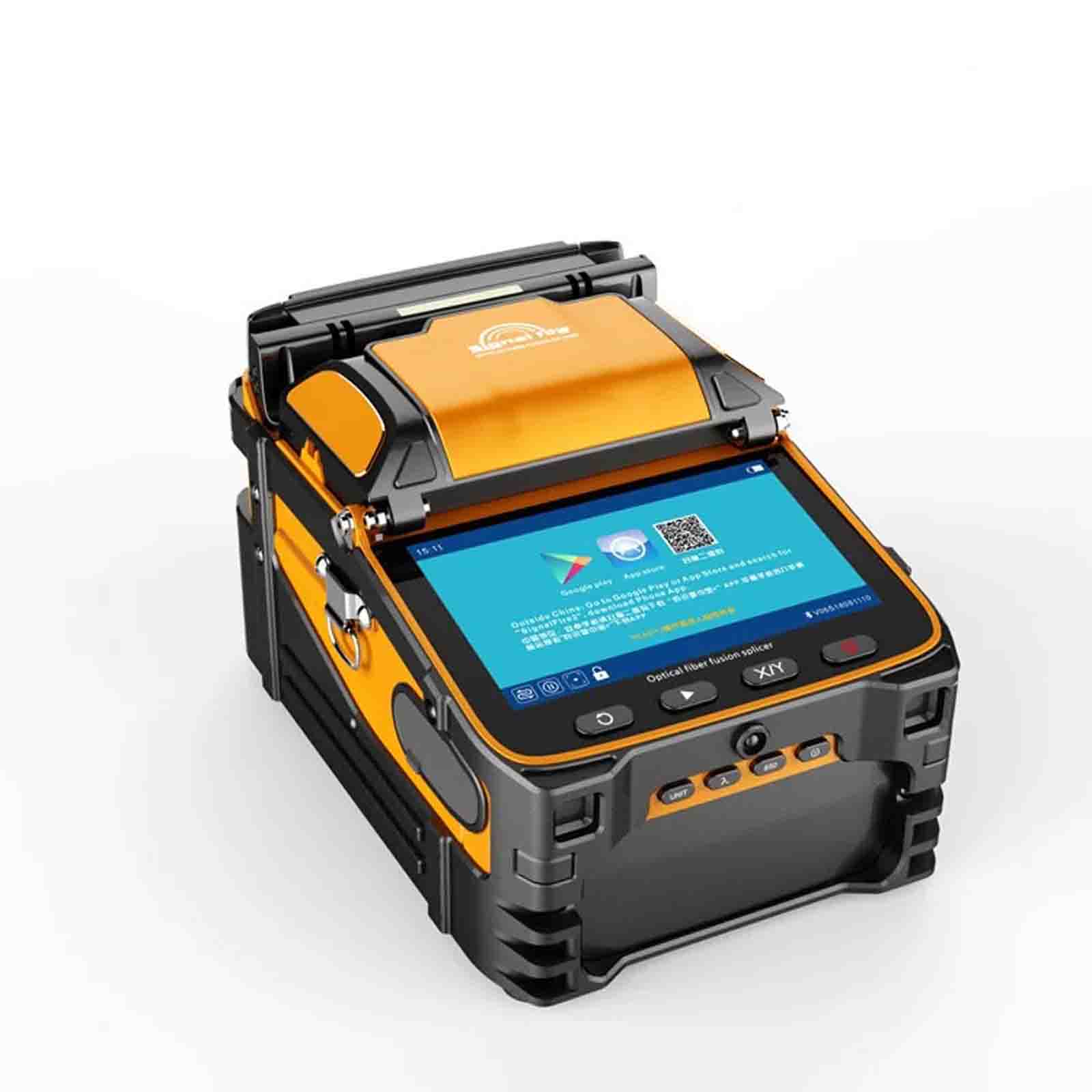

Wyposażona jest w 5,1-calowy wyświetlacz o rozdzielczości 800 x 480 px z regulowaną jasnością, zapewniający komfortową pracę w trudnych warunkach oświetleniowych. Układ optyczny posiada 300-krotne powiększenie obrazu, co bezpośrednio wpływa na jakość procesu spawania oraz wizualną analizę wykonywanych spawów (przeglądanie w dwóch płaszczyznach). Dołączony do zestawu adapter USB pozwala na ładowanie smartfona lub podłączenie oświetlenia zasilanego z portu USB w przypadku pracy w ciemności (brak lampki w zestawie).
Uniwersalne uchwyty włókien zapewniają szybka i wygodną pracę - układać w nich można włókna 250 μm, 900 μm w ścisłej oraz luźnej tubie oraz kable patchcordowe oraz kable typu DROP. Spawarka oferuje różne programy spawania oraz tryb Auto, który sprawdza się w większości sytuacji. Spawarka posiada oprogramowanie z trybem tzw. "inteligentnej blokady", który jest idealnym rozwiązaniem dla opcji podnajmowania urządzenia. Pozwala on na ograniczenie użytkowania spawarki - np. przy jej wypożyczeniu. Możliwe jest wprowadzenie następujących ograniczeń:
- spawarka domyślnie zablokowana; konieczne jest odblokowanie za pomocą zdefiniowanego wcześniej telefonu
- spawarka odblokowana na wykonanie określonej liczny spawów - po tym nastąpi jej zablokowanie
- spawarka odblokowana na określony czas (użytkownik definiuje zakres dat); po upływie określonego czasu nastąpi zablokowanie spawarki

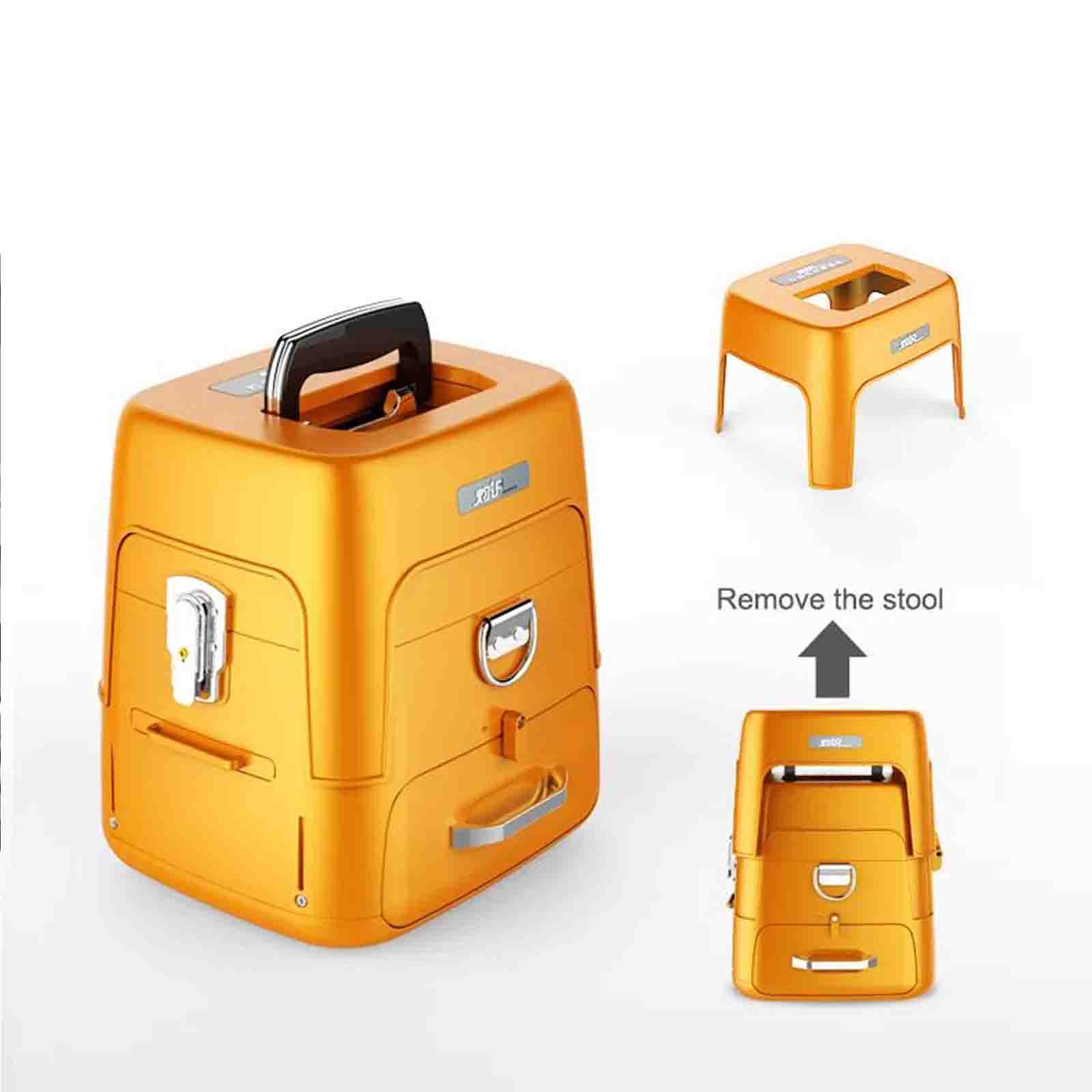

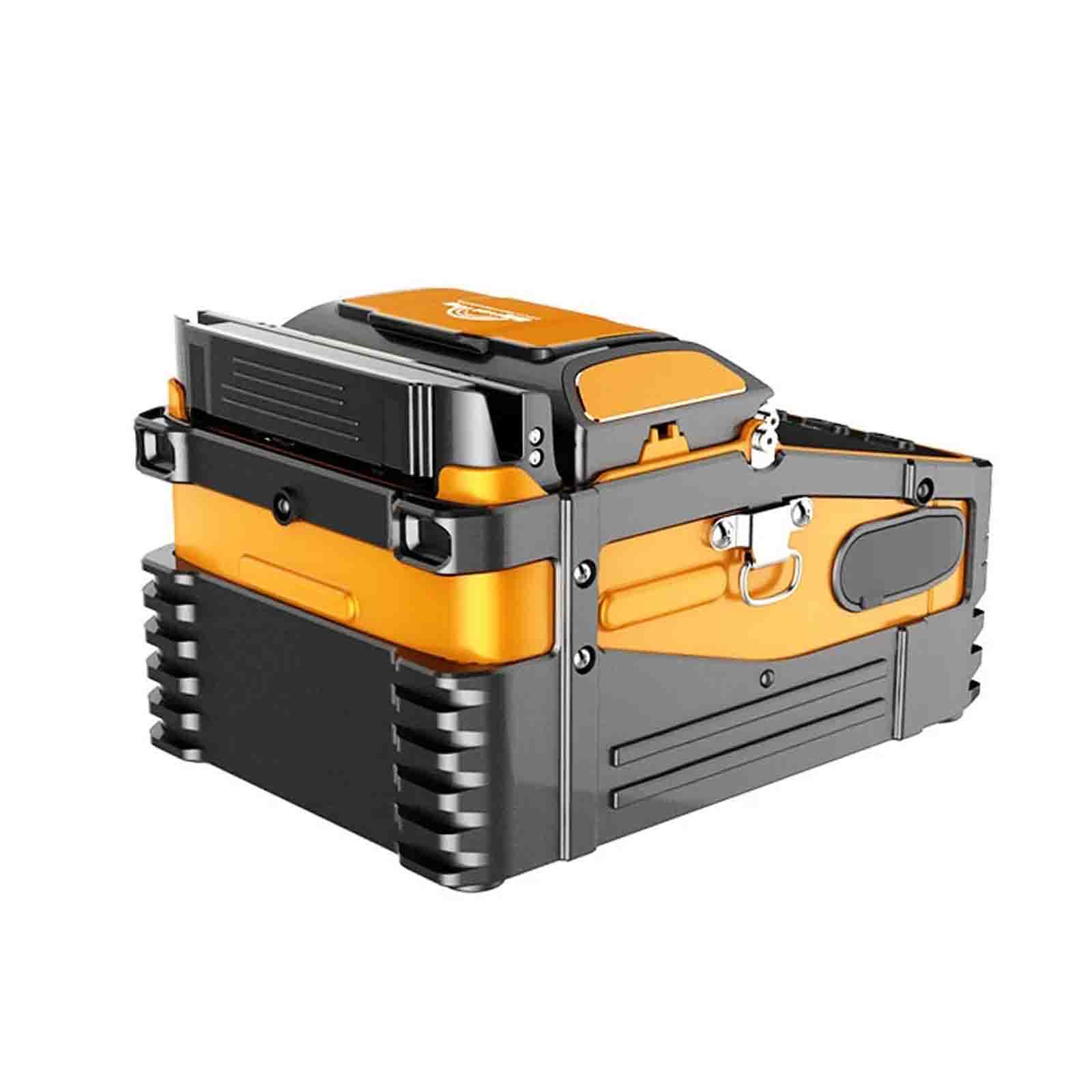

Obudowa urządzenia wykonana jest z metalu. Spód natomiast pokryty jest zabezpieczającą gumą a osłona komory spawania oraz piecyka wykonane są z tworzywa sztucznego wysokiej jakości. W zestawie znajdują się: praktyczna skrzynka mieszcząca spawarkę, wszystkie niezbędne narzędzia, zasilacz oraz akcesoria (chowane w dwupoziomowej szufladzie osadzonej na wytrzymałych metalowych prowadnicach). Istotną cechą urządzenia jest brak konieczności wyjmowania spawarki ze skrzynki w celu spawania. Skrzynka wykonana jest z wytrzymałego tworzywa i posiada rozłączny element mogący posłużyć za stołek lub mały stolik.

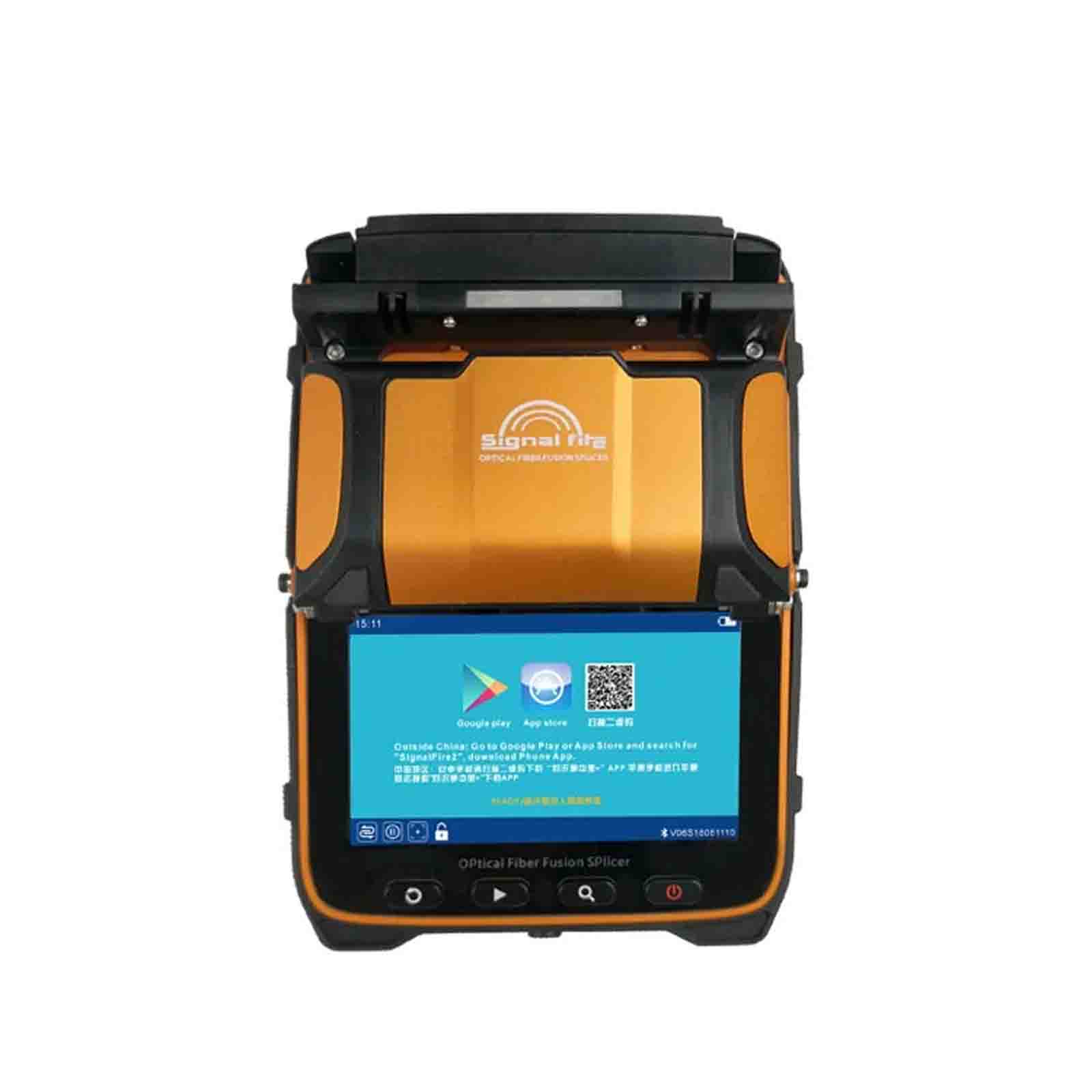

Spawarka wyposażona jest w akumulator o pojemności 7800 mAh, który zapewnia wykonanie około 240 spawów i cykli zgrzewania osłon. Czas ładowania akumulatora to zaledwie 3,5 h. Spawarka AI-9 jest gotowa do pracy od razu po wyjęciu z opakowania. Urządzeniem można zarządzać poprzez aplikację na Androida oraz iOS. Spawarka sama w sobie posiada program auto (do spawania i wygrzewania), a bardziej zaawansowane opcje ustawia się na urządzeniu przenośnym.
Zawartość zestawu:
- spawarka światłowodowa Signal Fire AI-9
- skrzynka na narzędzia
- zestaw zapasowych elektrod
- gilotyna do cięcia włókien
- stripper uniwersalny
- stripper do kabli płaskich
- butelka z dozownikiem
- pędzel do czyszczenia
- pasek do noszenia spawarki oraz pasek do noszenia skrzynki
- ładowarka sieciowa z adapterem USB
Najważniejsze cechy:

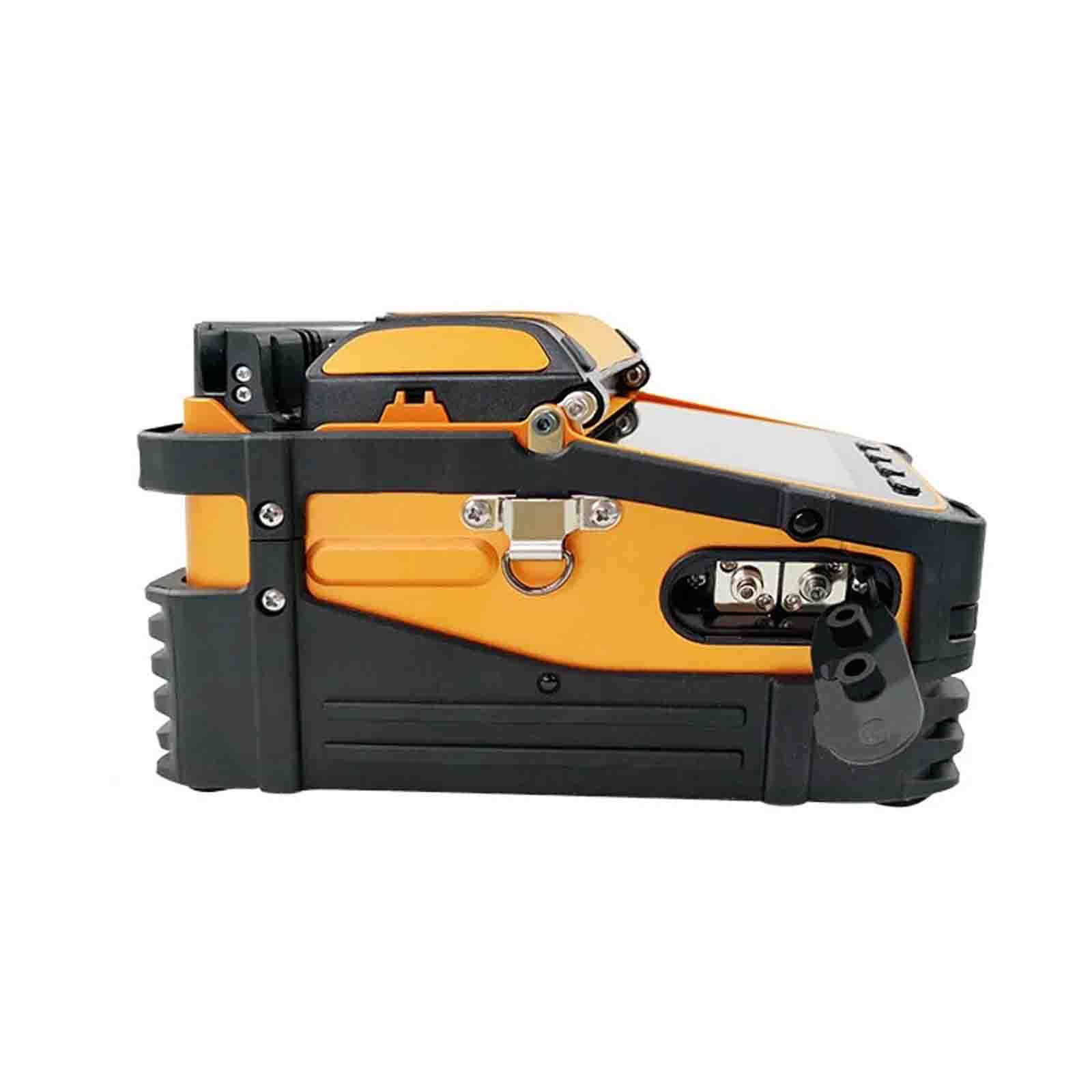

- wbudowany miernik mocy optycznej oraz wizualny lokalizator uszkodzeń VFL
- możliwość ustawienia programowej blokady spawarki
- 6 silników odpowiadających za pozycjonowanie włókien
- pozycjonowanie do rdzenia lub do płaszcza włókna
- możliwość pracy w trybie Auto
- powiększenie obrazu 300x
- 4-rdzeniowy procesor zapewniający szybkość działania
- min. czas spawania 5 sekund
- szybki piecyk - zgrzewanie osłony spawu 40 mm trwa 15 s
- konfiguracja za pomocą aplikacji na telefon (Android/iOS)
- duży (5,1'') wyświetlacz o regulowanej janości
- możliwość tworzenia raportów spawania za pomocą dedykowanej aplikacji (eksport do xls)
- metalowa obudowa pokryta od spodu gumą
- adapter USB w zestawie
- pojemna (7800 mAh, około 240 cykli zgrzewania i spawania), wymienna bateria
- czas ładowania baterii - około 3,5 h
- uniwersalne uchwyty włókien
- wysokiej jakości, praktyczna skrzynka
- dobrze wypoażony zestaw akcesoriów
Signal Fire AI-9
|
|
Pozycjonowanie włókien
|
do rdzenia do płaszcza manualne |
Czas spawania
|
5s |
Czas zgrzewania osłony
|
15 s (40 mm) |
Liczba silników
|
6 |
Autofocus
|
tak |
Obsługiwane włókna
|
SM (G.652, G.657), MM (G.651 - OM1, OM2, OM3, OM4), DS, NZDS (G.655) |
Tłumienie spawu (typowe)
|
0,025 dB (SM), 0,01 dB (MM), 0,04 dB (DS/NZDS) |
Tłumienie odbić
|
nie mniejsze niż 60 dB |
Kalibracja łuku elektrycznego
|
manualna |
Wytrzymałość elektrod
|
około 3000 spawów (w zestawie zapasowe elektrody) |
Średnice włókien
|
bufor: 80-150 μm płaszcz: 100-1000 μm |
Długość cięcia włókien
|
dla pokrycia 250 μm: 8 - 16 mm dla pokrycia większego niż 250 μm: 16 mm |
Test wytrzymałości
|
tak - siła 2 N |
Powiększenie obrazu
|
x300 dla osi X oraz Y, x150 dla obu osi jednocześnie |
Wyświetlacz
|
5,1 cala TFT, kolorowy, 800x480 px |
Zasilanie
|
akumulator litowy 7800 mAh, czas ładowania 3,5 h zasilacz AC 100-240 V z wyjściem DC 13,5 V / 4.8A |
Miernik mocy optycznej
|
długości fal: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm zakres pomiaru: -70 dBm...+6 dBm błąd pomiaru: < 0,3 dB |
Wizaulny lokalizator uszkodzeń VFL
|
dlugośc fali: 650 nm moc: 15 mW tryb pracy: ciągłu lub ton 2Hz |
Zakres temperatur pracy
|
-15...+50 °C |
Wilgotność
|
< 95% (bez kondensacji) |
Waga
|
spawarka 2,08 kg (z akumulatorem) zestaw 7,1 kg |
Wymiary
|
spawarka: 135 x 122 x 198 mm skrzynka: 270 x 237 x 293 mm |
Inne
|
adapter USB aplikacja do konfiguracji i diagnostyki osłony spawów do 60 mm |
|
