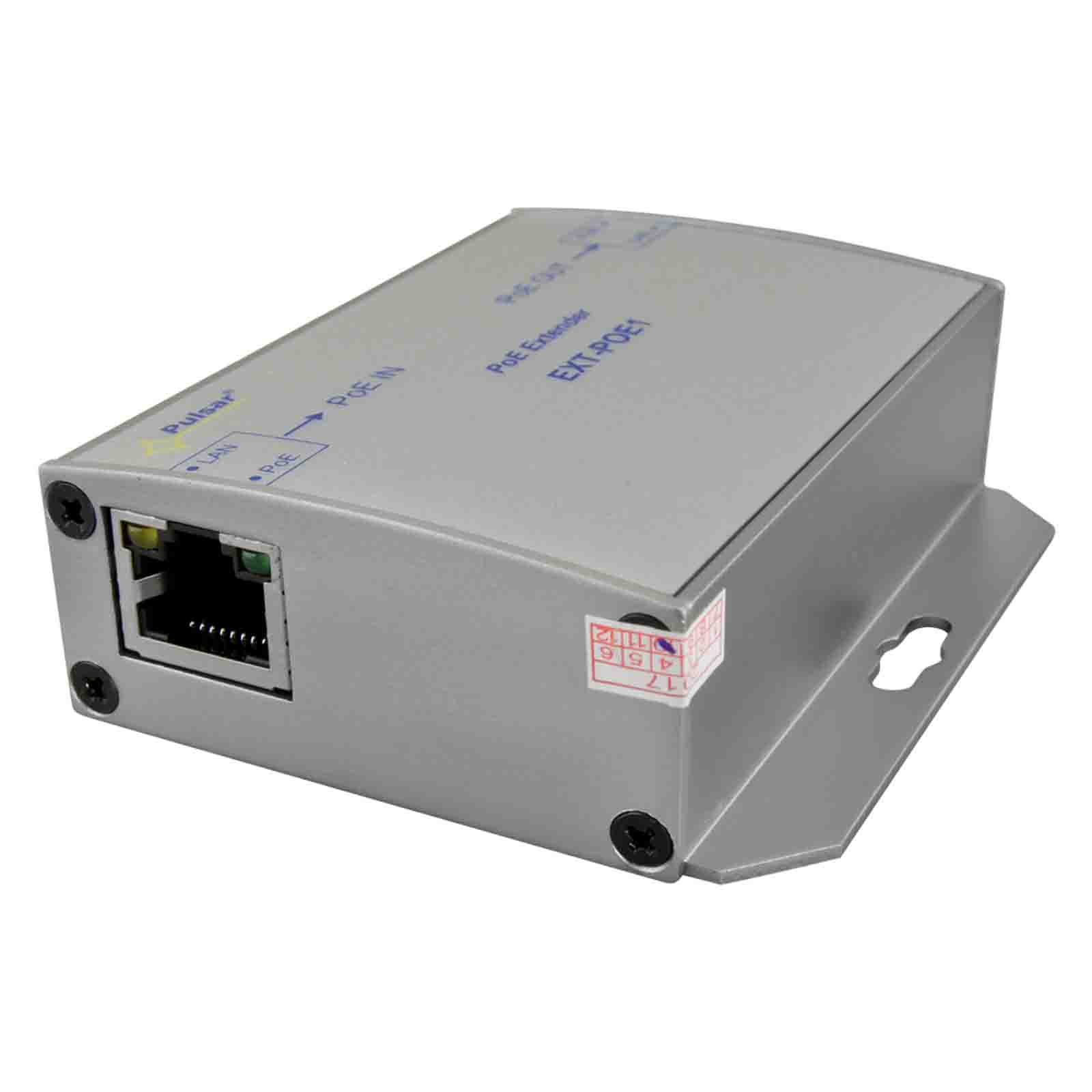

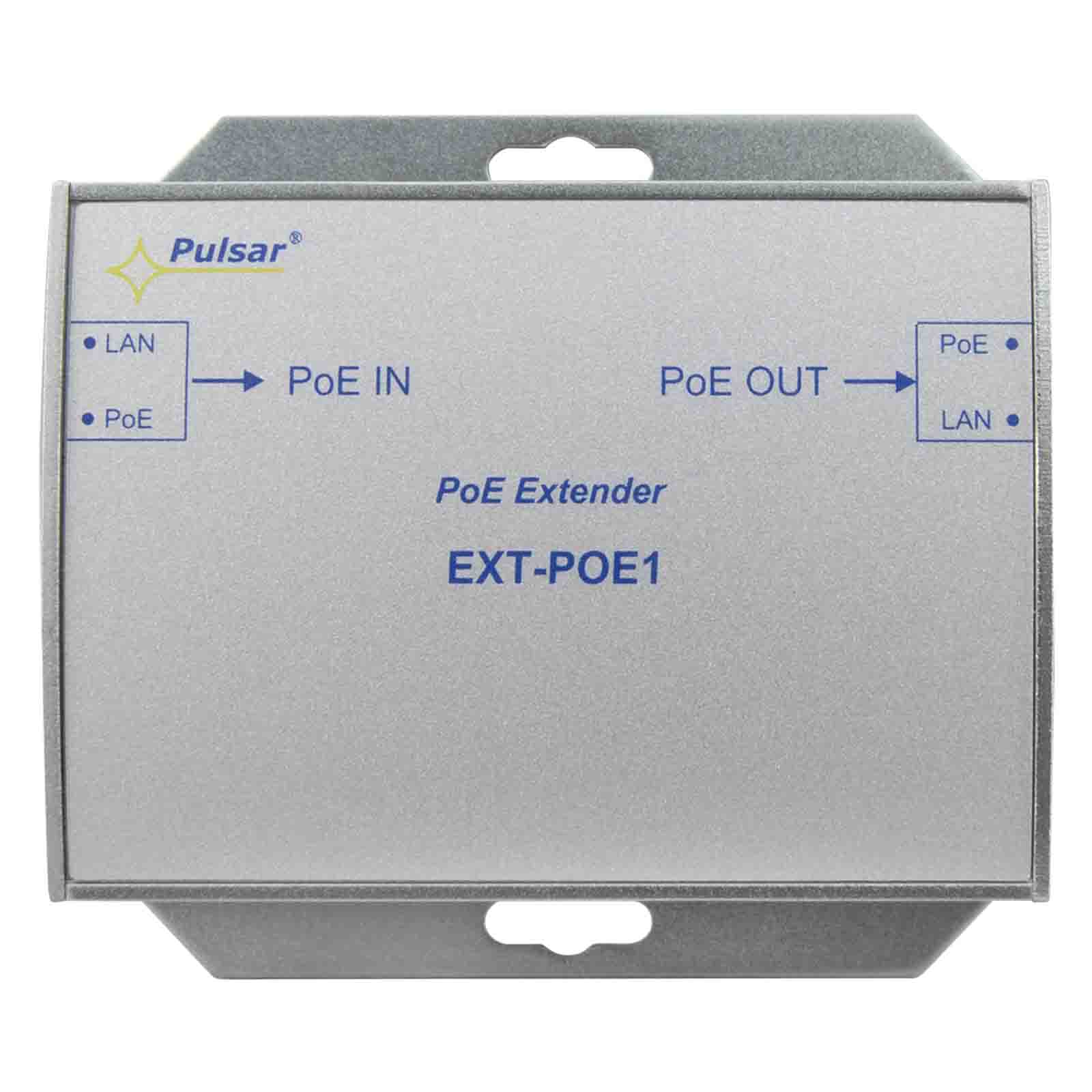

Extender PoE EXT-POE1 to urządzenie służące do zwiększenia odległości przesyłu zasilania PoE oraz danych Ethernet za pomocą skrętki UTP kat. 5/5e o kolejne 100m. Extender zasilany jest ze switcha PoE lub innego urządzenia zgodnego ze standardem PoE (wejście PoE IN). Napięcie wyjściowe oraz dane dostępne są na wyjściu PoE OUT, do którego należy podłączyć kamerę lub inne urządzenia IP zgodne ze standardem IEEE802.3af. Maksymalny prąd obciążenia wynosi 0,3A. Do przesyłu zasilania na porcie PoE OUT, wykorzystane są pary 4/5 (+) 7/8(-), które zgodnie ze standardem sieci Ethernet nie są używane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6). Najważniejsze cechy:
- Wejście PoE IN zgodne ze standardem IEEE802.3af/at
- Wejście PoE OUT zgodne ze standardem IEEE802.3af
- Zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100metrów
- Przeznaczony do pracy w sieciach 10Mb/s /100Mb/s
- Sygnalizacja optyczna stanu pracy
- Zabezpieczenia: przepięciowe (wejście PoE), przeciążeniowe OLP, przeciwzwarciowe SCP
- Gwarancja - 2 lata od daty produkcji
- Montaż: wkręty montażowe
EXT-POE1
|
|
Zasilanie
|
Zgodne z 802.3af/at (44÷57VDC) |
Pobór prądu przez układy modułu
|
<30mA |
Moc modułu
|
15,4W max |
Napięcie wyjściowe
|
Zgodne z 802.3af |
Prąd wyjściowy
|
0,3A |
Wejściowe pary zasilające PoE IN
|
1/2 (+) 3/6(-) 4/5 (+) 7/8 (-) |
Wymiary
|
81 x 77 x 26 mm |
Zabezpieczenie
|
Zabezpieczenie przeciążeniowe OLP, Zabezpieczenie przeciwzwarciowe SCP 150% ÷ 200% znamionowego prądu wyjściowego, automatyczny powrót |
Optyczna sygnalizacja pracy
|
Dioda LED LAN (żółta) – stan połączenia sieci LAN Dioda LED PoE (zielona) – obecność napięcia na wej/wyj. zasilania |
Warunki pracy
|
II klasa środowiskowa, -10ºC÷40ºC |
Mocowanie
|
2x wkręty montażowe (otwory Ø 6mm) |
Złącza
|
Wejście/wyjście PoE: RJ45 8P8C |
Waga netto/brutto
|
0,11kg / 0,15kg |
Temperatura składowania
|
-20ºC...+60ºC |
Certyfikaty, gwarancja
|
CE, RoHS, 2 lata od daty produkcji |
|
