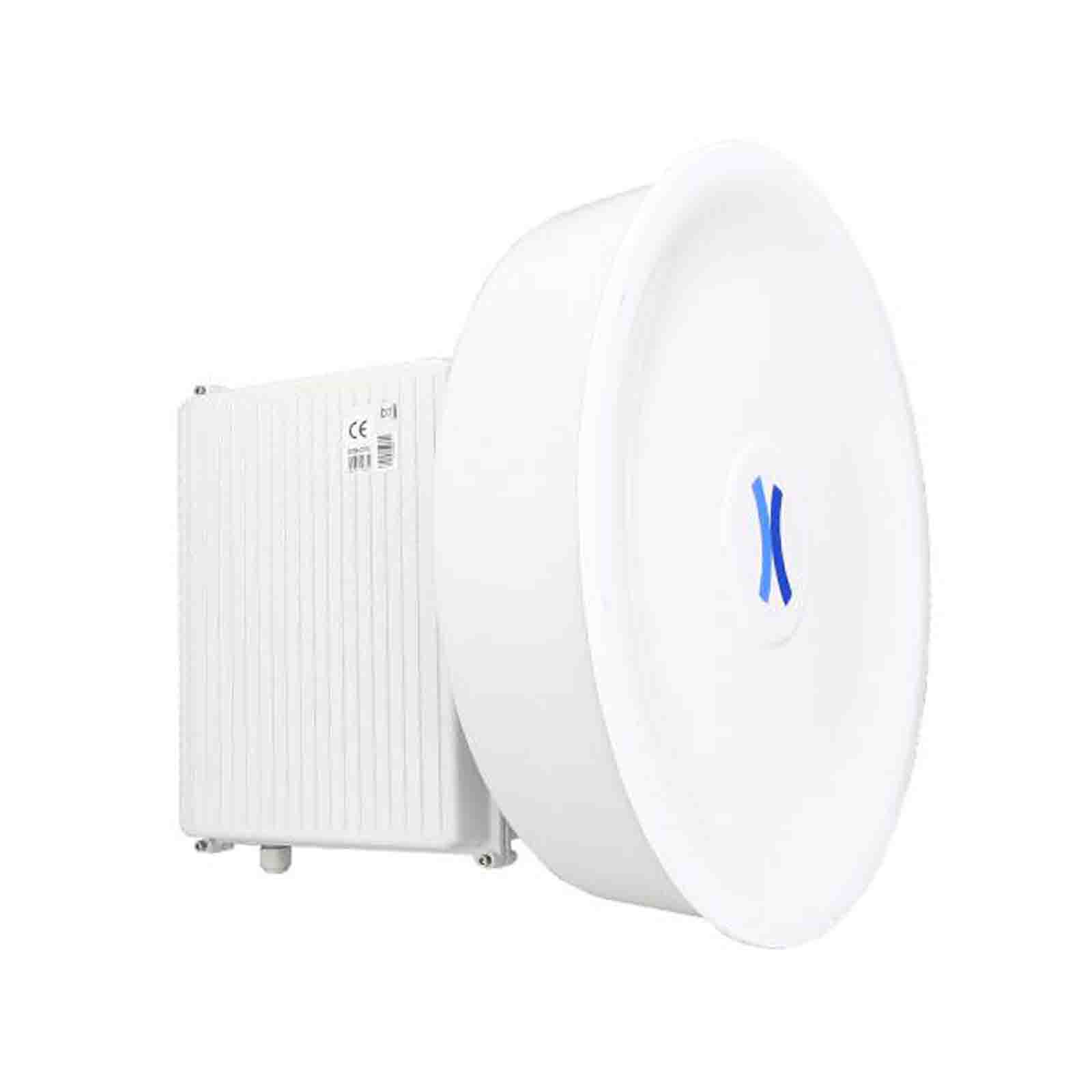

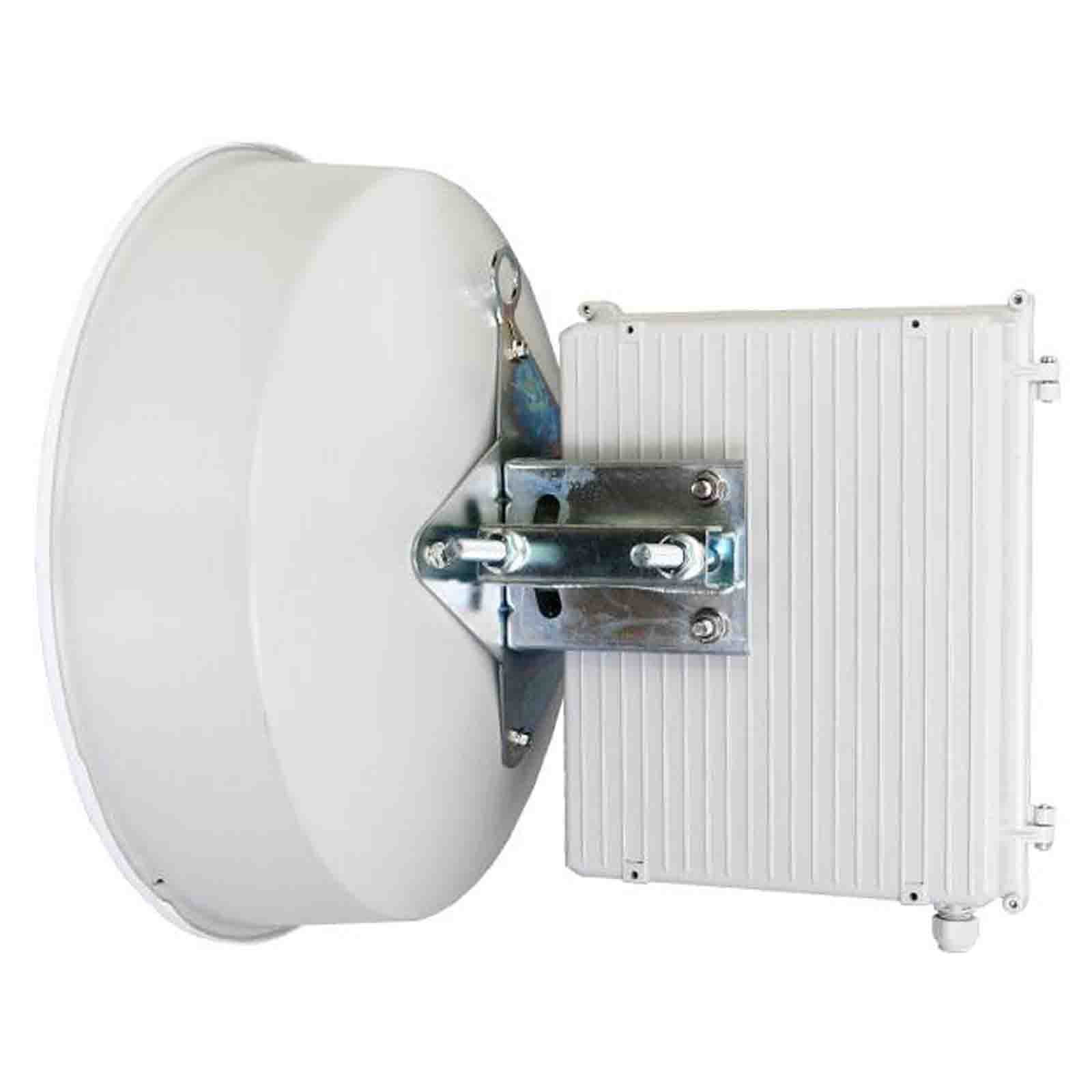

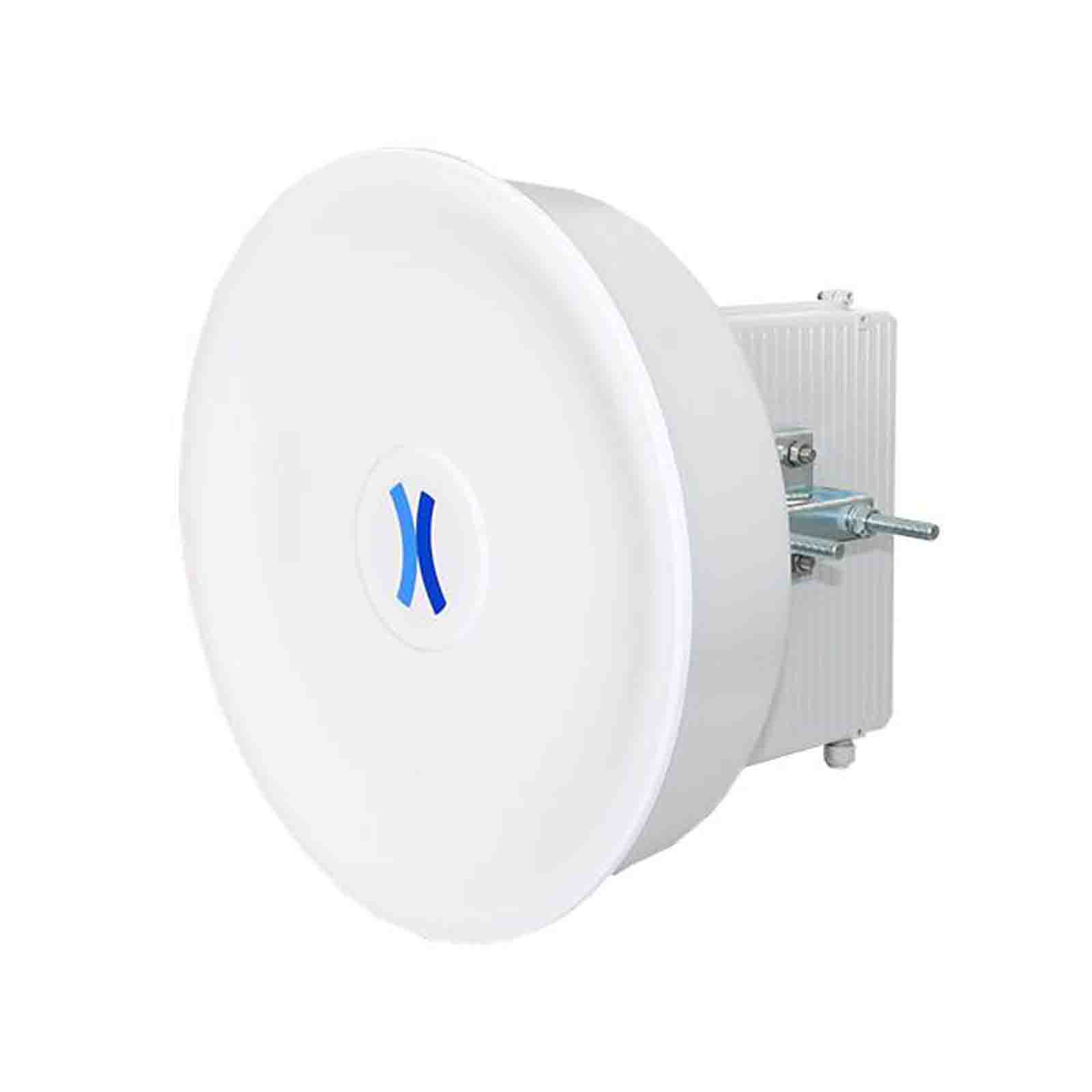

DishEter PRO BOX 23 HV to dwupolaryzacyjna antena paraboliczna zintegrowana z hermetyczną aluminiową obudową. Antena o nieosiągalnym w konkurencyjnych rozwiązaniach zakresie działania, poziomie separacji pomiędzy polaryzacjami, współczynniku VSWR, zwężonym kącie promieniowania wiązki głównej, ograniczonym promieniowaniu bocznym oraz zredukowanym poziomie listków bocznych. Zintegrowana obudowa zewnętrzna umożliwia montaż popularnych platform sprzętowych (RB411, 433, Alix 3D2, Ubiquiti Rocket itp.). Antena dostarczana jako zmontowany w całości produkt, gotowy do zamocowania na maszcie. Najważniejsze cechy:
- Antena dwupolaryzacyjna
- Zintegrowana obudowa
- Zysk 23dBi
- Separacja pomiędzy złączami >50dB
- Szerokopasmowa charakterystyka (4,9 - 6,2 GHz)
Typ anteny
|
kierunkowa paraboliczna dwupolaryzacyjna |
Zakres częstotliwości
|
4,9 - 6,2 GHz |
Zysk energetyczny dla polaryzacji pionowej
|
5,2 - 5,7 GHz 23 dBi 4,9 - 5,2 i 5,7-6,2 GHz >22,5 dBi |
Zysk energetyczny dla polaryzacji poziomej
|
5,2 - 5,7 GHz 23 dBi 4,9 - 5,2 i 5,7-6,2 GHz >22,5 dBi |
Polaryzacja
|
pionowa + pozioma |
Promieniowanie wsteczne
|
>40 dB |
Separacja pomiędzy złączami
|
>50 dB |
Kąt promieniowania w płaszczyźnie pionowej
|
7,5-8,5 ° dla -3dB |
Kąt promieniowania w płaszczyźnie poziomej
|
7,5-8,5 ° dla -3dB |
VSWR
|
<1,5 dla 5,0 - 5,9 GHz <1,9 dla 4,9 - 5,0 i 5,9 - 6,2 GHz |
Impedancja
|
50 Ohm |
Listki boczne
|
5,2 - 5,7 GHz: < -18 dB 4,9 - 5,2 i 5,7 - 6,2 GHz: < -14dB |
Złącze
|
2 x N/Żeńskie |
Odporność na wiatr
|
56 m/s |
Średnica masztu/uchwytu
|
26-72 mm |
Wymiary
|
380 x 245 mm |
Wymiary czaszy
|
ø 360 mm |
Wymiar opakowania
|
47/47/42 cm |
Waga całkowita
|
4600 g |
Waga z uchwytem
|
3500 g |
Waga skrzynki
|
1200 g |
Waga bez uchwytów
|
2890 g |
Gwarancja
|
36 m-cy |
|
