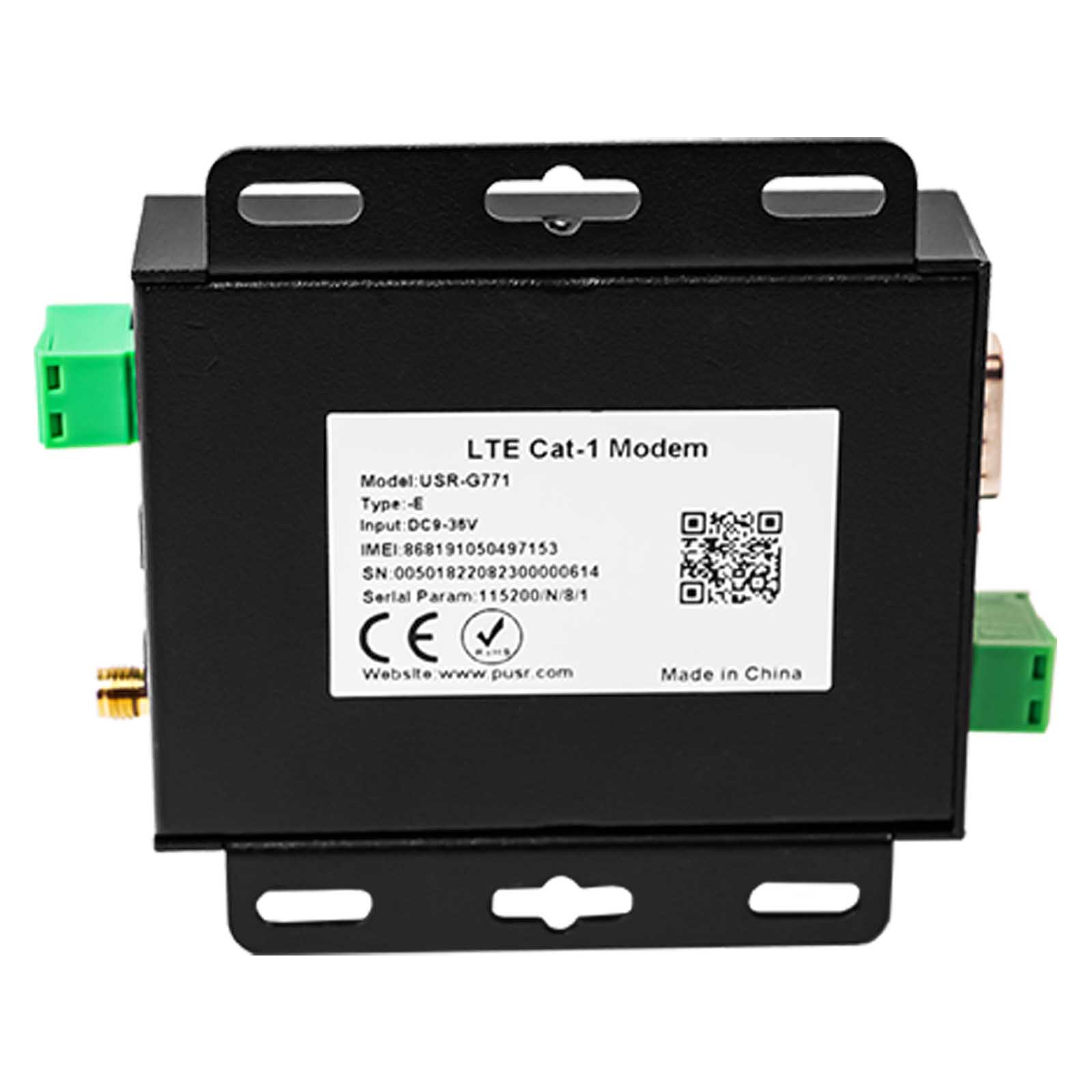

USR-G771-E to przemysłowy modem IoT RS232/RS485 na LTE kat.1 w metalowej obudowie. USR-G771-E obsługuje standardy LTE i GSM oraz obejmuje główne pasma częstotliwości europejskich operatorów. Posiada doskonałe funkcje programowe i obsługuje przezroczystą transmisję TCP/UDP.

USR-G771-E to bezpieczny modem komórkowy LTE CAT 1, obsługujący standardy LTE i GSM oraz główne pasma częstotliwości europejskich operatorów. Posiada doskonałe funkcje programowe, obsługuje przezroczystą transmisję TCP/UDP, transmisję z szyfrowaniem TLS/SSL, wysyłanie wiadomości SMS, tryb klienta HTTPD oraz konfigurację za pomocą poleceń AT. Ponadto jest prosty w konfiguracji, charakteryzuje się wysoką niezawodnością i posiada wbudowany sprzętowy moduł nadzorujący (watchdog), a także obsługuje aktualizacje FOTA.

USR-G771-E posiada zaciski zasilania o szerokim zakresie napięcia oraz interfejs DC, standardowe interfejsy RS232 i RS485, spełniając potrzeby różnych scenariuszy zastosowań. Obsługa chmury: MQTT poprzez AWSIOT, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT i inne.

• Europa: USR-G771-E
• LTE FDD: B1/B3/B7/B8/B20/B28
• GSM: 900/1800 MHz

• GSM: 900 MHz: 33 dBm ± 2 dB
• GSM: 1800 MHz: 30 dBm ± 2 dB
• FDD: B1/3/7/8/20/28: 23 dBm ± 2 dB

• GSM: 900 MHz: -109,5 dBm
• GSM: 1800 MHz: -108 dBm
• FDD: B1/3/20: -98 dBm
• FDD: B7: -97,5 dBm
• FDD:B8/B28：-98,5 dBm

• LTE FDD Rel.13：10 Mb/s DL/5 Mb/s UL
• GPRS：85,6 Kb/s DL/85,6 Kb/s UL (multi-slot klasa 12)

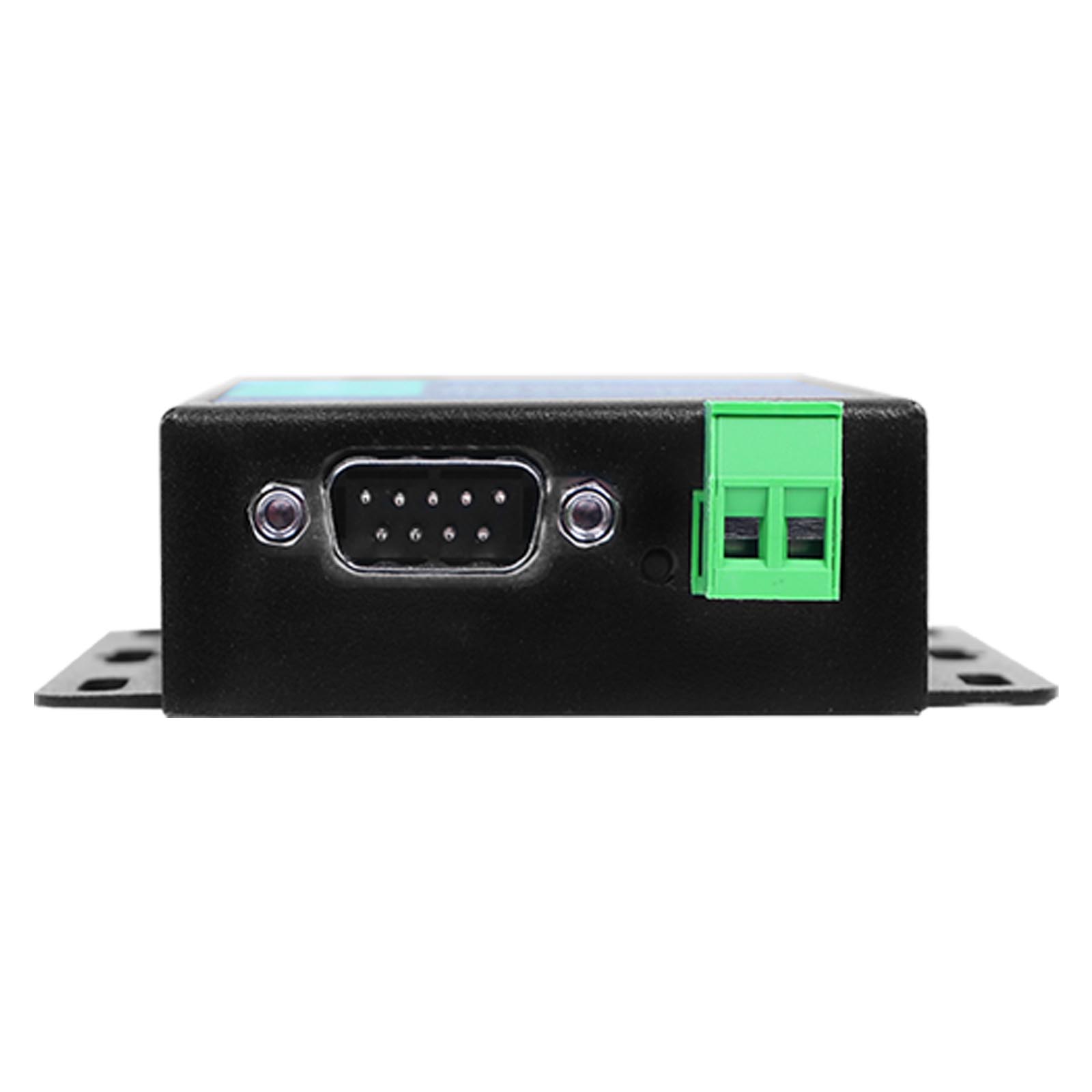

• UART: RS485 (2-pinowy)/RS232 (DB9-F)
• USB: 2.0
• USIM: 3,0 V/1,8 V MINI SIM 2FF
• RF: SMA
• Wskaźniki: POWER, WORK, 2G/CAT1, LINK, DATA
• Przeładowanie: Przycisk
• Instalacja: Montaż panelowy

• TCP /UDP/IPv4/IPv6/HTTP/MQTT/DNS/SSL/TLS/ECM/RNDIS/PPP
• FOTA/VoLTE/NTP/FTP
• SMS: tryby tekstowe MO/MT i PDU
• Przezroczysta transmisja TCP/UDP/HTTP/SMS; tryb CMD, obsługa poleceń AT
• Protokół dystrybucji gniazd
• Geolokalizacja stacji bazowej

Charakterystyka sprzętowa

• Zasilanie: 9~36 V
• Pobór mocy: <2,8 W
• Wymiary: 82,6 mm × 86 mm × 25 mm
• Temperatura pracy: -30°C ~ +75°C
• Temperatura rozszerzalności: -40°C ~ +85°C
• Temperatura przechowywania: -40°C ~ +85°C
• Wilgotność względna: 5% ~ 95% (bez kondensacji)

Port szeregowy

• Pamięć buforowa: 20 pakietów, maksymalnie 4096 bajtów na pakiet Szybkość transmisji: 600~230400 bps
• Parzystość: BRAK/NIEPARZYSTA/PARZYSTA
• Dane: 8
• Stop: 1/2

Certyfikaty

• CE/RoHS

USR-G771-E
Kategoria LTE	LTE kat.1
Pasma
LTE FDD	B1/B3/B7/B8/B20/B28
GSM/GPRS/EDGE	900/1800MHz
Szybkość transmisji
LTE FDD Rel.13	10 Mb/s DL 5 Mb/s UL
GPRS	85.6 Kb/s DL 85.6 Kb/s UL
Moc TX
FDD	B1/3/7/8/20/28 23dBm±2dB
GSM	900MHz 33dBm±2dB
GSM	1800MHz 30dBm±2dB
Czułość Rx
GSM	900MHz -109.5dBm
GSM	1800MHz -108dBm
FDD	B1/3/20 -98dBm
FDD	B7 -97.5dBm
FDD	B8/B28 -98.5dBm
Parametry szeregowe
Ilość	1x RS485 (Terminal) 1x RS232 (DB9)
Data Bits	8
Stop Bits	1,2
Parity Bits	NONE, ODD, EVEN
Baud Rate	1200～230400

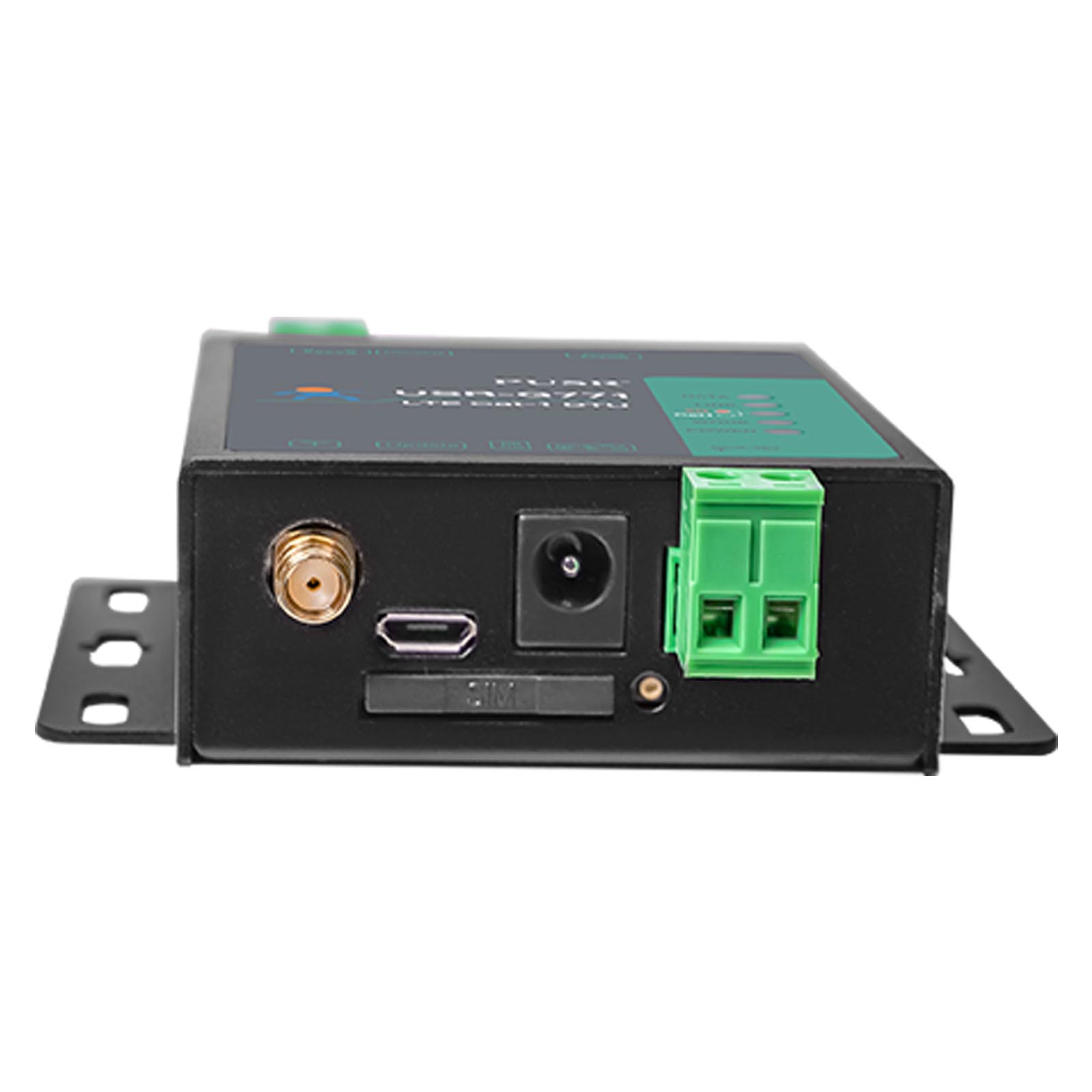

Interfejsy
SIM/USIM	1.8V/3V (with slot)
Antena	SMA żeńskie
USB	USB 2.0
LED	POWER, WORK, NET, LINK, RSSI
Reload	Button
Reset	/
Specyfikacja
Napięcie wejściowe	9V～36V
Pobór mocy	＜2.8W
Złącze	DC 5.0 Jack / Terminal
Materiał obudowy	Metal
Wymiary	82.6 x 86 x 25 mm
Temp. pracy	-30℃～+75℃
Temp. przechowywania	-40℃～85℃
Wilgotność pracy	5%～95%
Wilgotność przechowywania	5%～95%
Software
Protokoły	TCP/UDP/IPV4/IPV6/ /DNS/HTTP/MQTT/SSL/TLS
RNDIS	Default Close
Serial to network	4 sockets, default A
SMS	PDU/TEXT
Konfiguracja	Serial, Net, SMS AT commands
Cache	20 pakietów x 4K Bytes
Packaging mechanism
Packaging time	10~500 ms, default 50 ms
Packaging length	5～65535 bytes, defalut 1024 bytes
Inne
Tool	USR-Cat1 Configuration Utility
Certyfikaty	CE, RoHS
