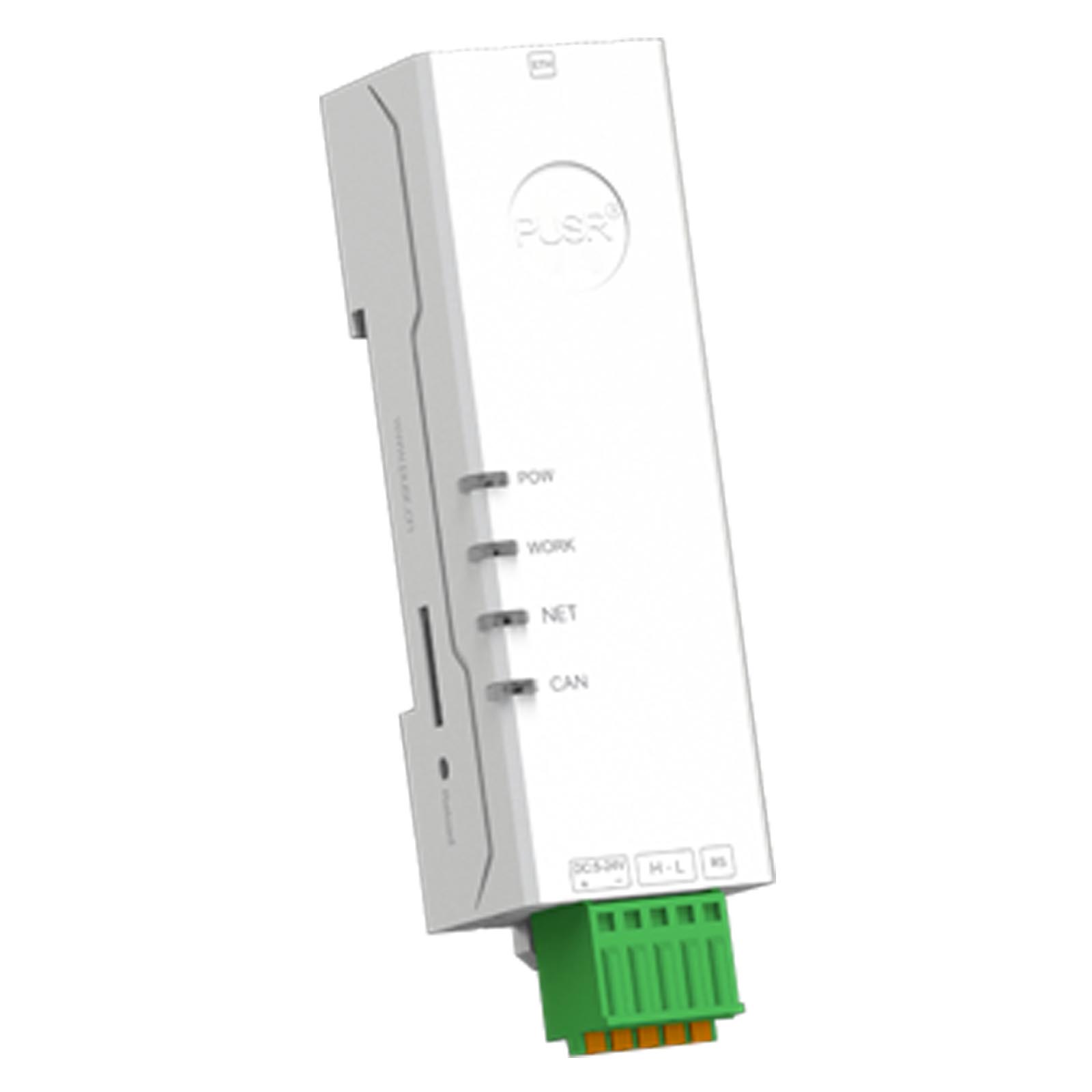

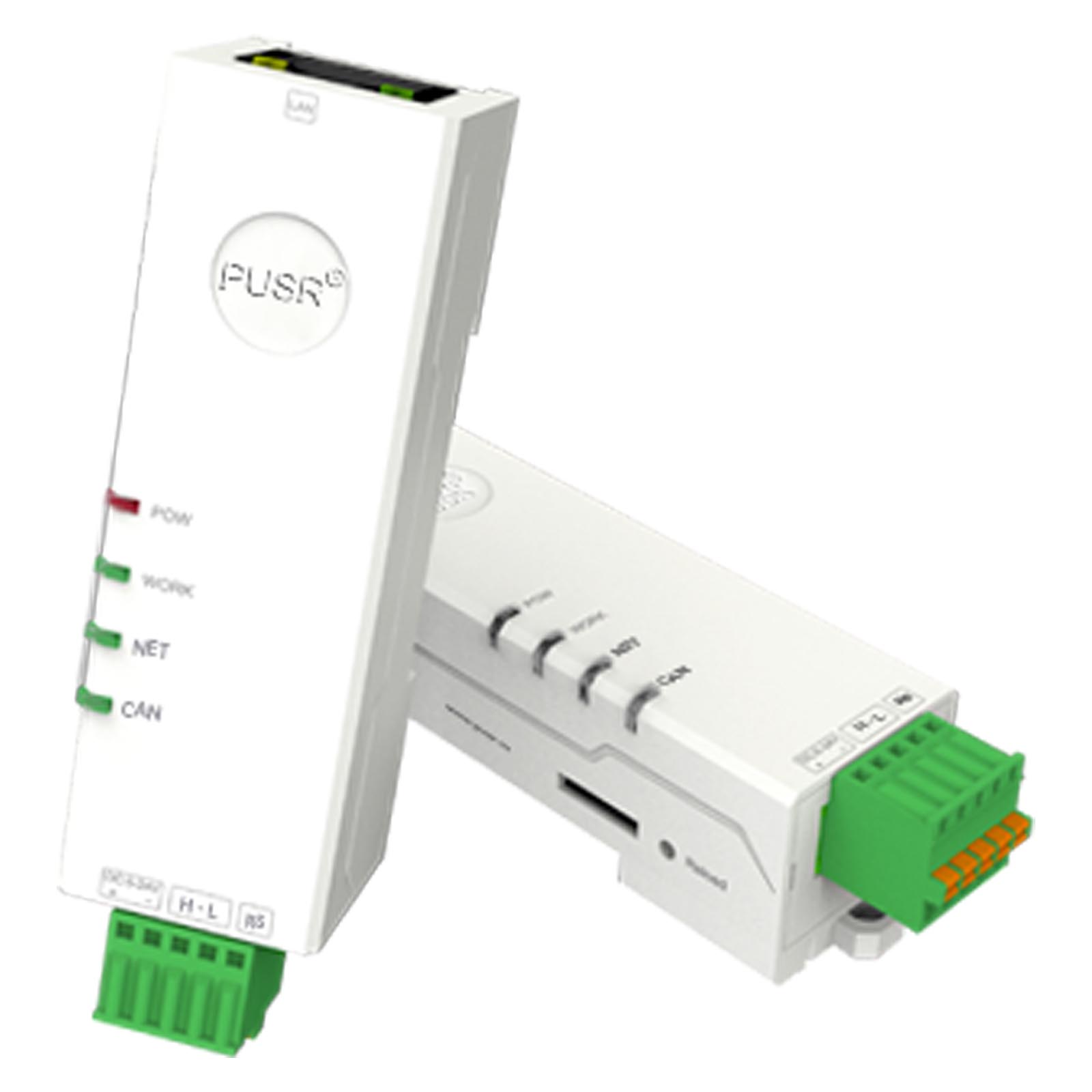

USR-CAN115 to ultra-mały przemysłowy konwerter CAN na Ethernet, który obsługuje komunikację danych i konwersję między interfejsami CAN i Ethernet. W przypadku interfejsu CAN urządzenie to jest zgodne ze specyfikacją CAN 2.0A i CAN 2.0B USR-CAN115 ma szeroki zakres szybkości transmisji CAN od 5 Kb/s do 1 Mb/s. Posiada również wysoką ochronę EMC, dzięki czemu może pracować w trudnych warunkach i może być stosowane w wielu scenariuszach, takich jak elektronika samochodowa, ładowanie pojazdów elektrycznych, automatyka przemysłowa itp.
CAN do Ethernet, dwukierunkowa komunikacja danych
Dzięki konwerterowi CAN do Ethernet użytkownicy USR-CAN115 mogą realizować komunikację danych i konwersję między urządzeniami CAN i Ethernet. W oprogramowaniu obsługuje 4 tryby pracy: serwer TCP, klient TCP, serwer UDP i klient UDP.
3 tryby konwersji protokołu
- Konwersja przezroczysta: bajty danych mogą być wysyłane do portu Ethernet.
- Konwersja formatu: dane sieciowe muszą mieć standardową ramkę CAN o długości 13 bajtów.
- Konwersja przezroczysta z konwersją identyfikatorów: identyfikator CAN w danych sieciowych jest tłumaczony na pole identyfikacyjne ramki CAN.
3 tryby pracy CAN
- Tryb standardowy (standard): dwukierunkowa komunikacja danych.
- Tryb monitorowania (Listen-Only): urządzenie Ethernet monitoruje dane z magistrali CAN i nie udziela żadnych odpowiedzi.
- Tryb pętli zwrotnej (Loopback): dane wysyłane przez Ethernet są zawracane i odbierane na tym samym interfejsie Ethernet, co ułatwia testowanie integralności danych.
Wielokrotna ochrona sprzętowa, niezawodność i stabilność
- Ochrona EMC: poziom 3
- Szeroki zakres temperatur roboczych: -40℃~+85℃
- Podwójny watchdog: sprzętowy i programowy watchdog zapewniający stabilną pracę
- Szeroki zakres napięcia wejściowego: DC 5-24 V, obsługa zabezpieczenia przed odwróceniem polaryzacji napięcia wejściowego
14 zestawów konfigurowalnych filtrów
USR-CAN115 obsługuje filtrowanie danych zgodnie ze standardową ramką, rozszerzoną ramką i niestandardową ramką. W trybie niestandardowym użytkownicy mogą skonfigurować do 14 zestawów metod filtrowania, aby uniknąć zakłóceń spowodowanych dużą ilością danych.
Szeroki zakres szybkości transmisji
- Szybkość transmisji szeregowej: 600 bps ~ 230400 bps
- Szybkość transmisji CAN: 5 Kbps ~ 1 Mbps
Ultra mały rozmiar
- 3 praktyczne projekty, łatwa instalacja
- Ultra mały rozmiar, podobny do szminki, może być stosowany w różnych sytuacjach, zwłaszcza w małych pudełkach
- Obsługuje montaż na szynie DIN i montaż na ścianie
Łatwe podłączenie
- Złącze przewodów typu push, łatwe okablowanie, bez konieczności stosowania dodatkowych narzędzi, takich jak śrubokręty
- Złącze przewodów typu push
- Złącze przewodów typu pluggable
Najważniejsze cechy:
- Rozmiar „szminki”
- CAN do Ethernet: dwukierunkowa konwersja
- Wiele trybów: serwer TCP, klient TCP, serwer UDP, klient UDP
- 14 zestawów filtrów: konfigurowalnych programowo
- Konfigurowalna przez użytkownika prędkość transmisji
- Szeroki zakres temperatur roboczych: od -40°C do +85°C
- Konstrukcja przemysłowa: poziom ochrony EMC 3
- Montaż na szynie DIN
- Zgodność ze specyfikacją CAN 2.0A i CAN 2.0B
- Bogate tryby CAN: Normal, Listen-only, Loopback
|
USR-CAN115
|
|
|
Working Voltage
|
DC 5~24V, recommended 12V 1A |
|
Size
|
74*24*22mm (length * width * height, excluding terminals) |
|
Installation Method
|
DIN Rail mounting |
|
Reload Key
|
Press and hold to restore factory settings |
|
Indicator light
|
POWER、WORK、NET、CAN |
|
CAN port
|
1-way CAN port, support standard CAN2.0A/B, press terminal wiring |
|
CAN port Baud rate
|
5k bps ~ 1000k bps, support custom |
|
TerminalResistance
|
Built-in CAN bus 120Ω termination resistor |
|
Ethernet Port
|
RJ45, 10/100Mbps, Cross-Direct Adaptive |
|
Indicator light
|
POWER、WORK、NET、CAN |
|
Operating Temperature
|
-40~85℃ |
|
Storage Temperature
|
-40~105℃ |
|
Operating Humidity
|
5%~95% RH(no condensation) |
|
Storage Humidity
|
5%~95% RH(no condensation) |
|
Networking Protocol
|
TCP server、TCP client、UDP server、UDP client |
|
Conversion of mode
|
Transparent conversion, Transparent band ID conversion, Standard conversion |
|
CAN ID
|
Support standard frame, extended frame |
|
Frame ID filtering
|
Support standard frames only, remote frames only, custom input frame IDs (up to 14 groups) |
|
Packet Frame Time
|
Support custom packaging frame number and custom packaging time |
|
Switch Direction
|
Support bi-directional conversion, only network port to CAN, only CAN to network port |
|
Work Pattern
|
Normal, Loop, Hear Only |
|
Firmware Upgrade
|
Support firmware upgrade on PC |
|
Parameter Configuration
|
AT command, PC software configuration |
|
Other functions
|
Heartbeat package, registration package |
|
Electrostatic Protection
|
Air discharge 8kV, contact discharge 6kV |
|
Electrical Fast Pulse Train
|
Power supply circuit 2kV;
Ethernet/ CAN port circuit 1kV |
|
Surge Interference Test
|
Differential mode 1kV, common mode 2kV in power supply circuit; common mode 2kV in CAN port circuit; 1kV in network port circuit |
|
